MP5103 Mainframe:

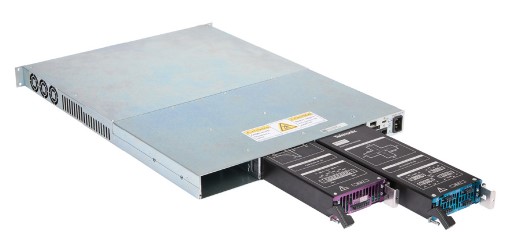

Az MP5103-at úgy tervezték, hogy elférjen egy szabványos 1U rack szekrényben. Három moduláris foglalattal rendelkezik, amelyek lehetővé teszik a modulok egyszerű behelyezését és eltávolítását anélkül, hogy a mainframe-et el kellene távolítani a tesztállványból. Az oldalra szerelt szellőzőnyílások hatékony hűtést tesznek lehetővé, és támogatják több egység egymás feletti elhelezését.

MPSU50-ST2 kettő csatornás tápegység modul:

• 50 V és 5 A csatornánként
• 2 csatorna modulonként
• • 100 V vagy 10 A soros vagy párhuzamos kapcsolás esetén a széleskörű alkalmazásokhoz
• ± 50 V bipoláris kimenet a vezetékek felcserélése nélkül
• < 50 μs kikapcsolási idő védi az eszközöket a túláramtól és a túlfeszültségtől
• a 4 vezetékes (sense) érzékelés pontos feszültséget biztosít

MSMU2 Source Meter modul:

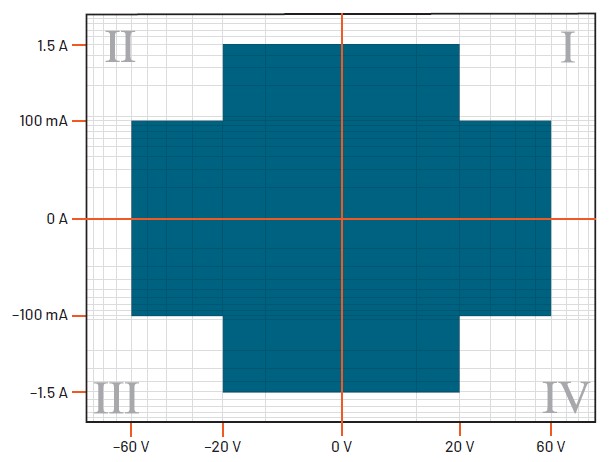

• Akár 60 V vagy akár 1,5 A csatornánként az egyidejű betápláláshoz és méréshez
• Modulonként két csatorna négyszeres rackkihasználást jelent a hagyományos rack-and-stack SMU-khoz képest
• 6½ digites felbontás, akár 100 femtoamperes áramerősség mérésére
• 1 MSa/s mérési sebesség a tranziensek rögzítéséhez
• Max. 6 V feszültségesés a tápkábelen ("sense" korrekció)
• A függetlenül programozható pozitív és negatív határok rugalmasságot biztosítanak az áram nagyságában forrás és mérés során
